产品概述

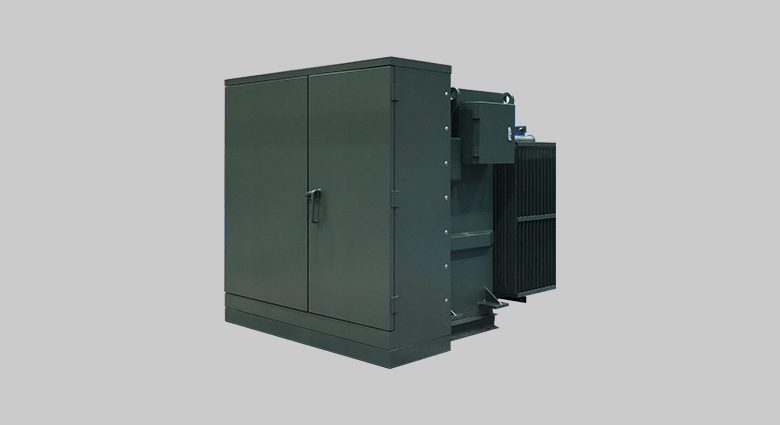

康晋三相箱式变压器是一种油浸式三相商用垫装配电变压器，专门用于户外安装在混凝土垫上，并为商业、工业和机构提供地下配电。它有正面带电和正面不带电结构，适用于终端型馈电和环网型馈电，带或不带丝锥的应用。变压器使用铝或铜绕组，经过优化，可最大限度地提高效率和减少占地面积。它有很多优点：电压高、中性点无漂移、损耗低、体积小、性价比高、安全环保等。

适用标准

三相箱式变压器的设计和测试符合行业标准，包括ANSI C84.1-2006和IEEE C 57.12.00-2000，GB/T 1094.1-2013。

产品适用范围

高压高达40.5 kV，额定功率高达7500 kVA

产品类型

终端型馈电

标准功能：

•50或60 Hz操作

•绕组平均温升65ºC。

• 终端和环形馈电布置。

•高压端子的正面不带电和带电类型。

•螺栓固定式机柜，带可拆卸门槛，深度如下：

-19“深，适用于300kVA至750kVA

-22“深，适用于1000kVA至1500kVA

-24“深，适用于2000 kVA至3750kVA

-30“深，适用于5000千伏安至7500kVA

• 油罐：低碳钢

•钢制高压/低压隔板

•高压和低压带五头螺栓的挂锁设施，三点闭锁机构。

•带120˚固定杆的铰链式和升降式高压和低压隔间门

• 不锈钢门铰链

•可拆卸门槛，便于安装

•三点式安全闩锁门

•符合ANSI要求的永久铭牌。

•ANSI油罐接地板。

•一英寸排油阀和取样器。

•自动式泄压阀。

•四（4）个吊耳

•带手孔的焊接盖

•加油塞

•可拆卸的低压中性接地带；按要求

• 耐用、耐腐蚀粉末涂料饰面，蒙塞尔绿色7GY3.29/1.5

• 根据最新ANSI和IEEE标准设计，制造和测试。

可选功能和附件：

•特定的客户应用和新的DOE效率要求。

•油位计

•液体温度表

• 压力真空计

• 提供铜和铝绕组。

• 双高压额定值。

•  内部冲出式熔丝.

•  限流熔断器

• 内部油浸式部分范围限流熔断器。

•带挡板和不带挡板的卡口式保险丝座。

•内部油开关（终端型或环网型）。

•油下内部避雷器。

•低压塑壳断路器。

•特殊颜色。

•部分不锈钢设计（柜门槛和罐底）

•30”或34”或40”英寸深深机柜

•CT或PT，包括安装支持

•低压外部安装的塑壳断路器

•外置式电度表

•  轻巧的翻盖式机柜

•  其他外部安装的铭牌

结构特点：

铁芯：

铁芯采用精密切割、无毛刺、晶粒取向的硅钢制成。许多级别的铁芯用钢可用于优化铁芯效率，降低损耗。

线圈：

箱式变压器采用矩形线圈配置，具有绕线式、高压一次绕组和片状二次绕组。该设计最大限度地减少了短路产生的轴向应力，并提供了分接接头的磁平衡。

线圈采用高质量的绕线机进行绕线，提供严格的张力控制和导线布置，以实现卓越的短路强度和最大效率。

铁芯和线圈组件：

箱式变压器铁芯和线圈组件用重型钢端支撑，以防止矩形线圈在短路条件下变形。

使用压机将板夹紧到位，然后焊接或螺栓连接以形成实心铁芯和线圈

装配

油罐：变压器油箱的设计具有高强度，易于操作、安装和维护。油罐使用精密切割、热轧、酸洗和涂油的钢材焊接。

测验：

康晋对制造的每台变压器进行例行测试，包括以下测试。

•所有绕组的电阻测试。

•额定电压和所有分接接头的比率测试。

•额定电压下的极性和相位关系测试。

•额定电压下无负载损耗。

•额定电压下的励磁电流。

•阻抗和负载损耗。

•施加电压测试。

•感应电压测试。

•全波脉冲试验。

•机械泄漏试验。
