本系列互感器为支柱式结构，采用环氧树脂全封闭浇注，互感器由三台独立的互感器绕组通过Y-Y接线方式，其中性点再与第四个互感器的一次线圈的一端串联，运行时另一个端子接地， 实现三相电压系统的电压测量和保护。本型号互感器一次侧自带高压熔断器，在系统发生故障时可有效的保护互感器本体，节省安装空间的尺寸，尺寸小、重量轻、适宜于任何位置、任意方向安装。本互感器自带消谐功能，不需要另行加装消谐装置。

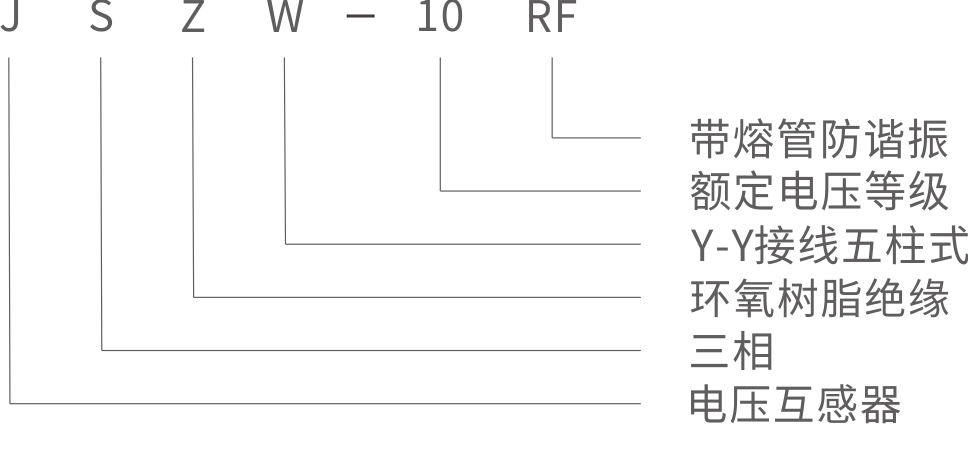

型号说明：

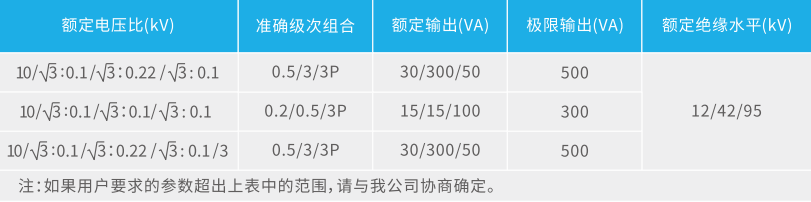

参数表：

外观尺寸图：
